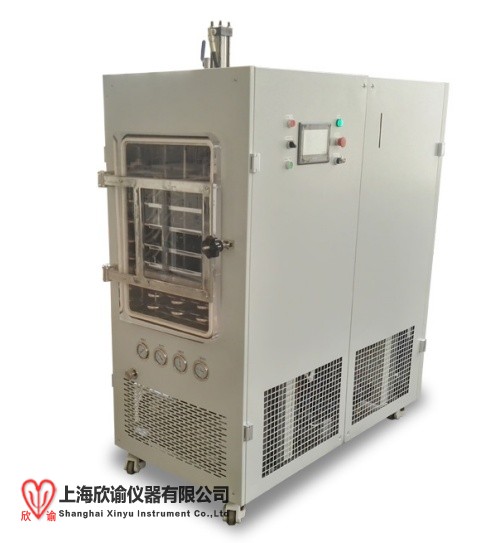

欣諭XY-FD-S3壓蓋PLC中試型實驗室冷凍干燥機、凍干機、真空冷凍干燥機，是一款由欣諭公司新型研發的凍干設備，主要用于科研，院校，生物制藥、家用集合一體的多功能凍干機、可冷凍干燥生物制劑、高分子材料、多肽、石墨烯、干細胞、果蔬、海產品、動植物一切您想干燥的產品，對于熱敏物質如抗菌素、疫苗、血液制品、酶激素和其它生物制品，冷凍干燥技術更能顯示其優越性,另外欣諭公司可定制超低溫-140度以下冷凍干燥機幫助客戶解決含有防凍液、乙二醇一類特殊物料。經冷凍干燥處理的物品易于長期保存，加水后能恢復到凍干前的狀態并保持原由的生化特性。該系列機型具備擱板加熱和可編程功能，可查看凍干曲線，方便用戶觀察物料的凍干過程。
一．主要特點：
l原位預凍干燥。
l專用導熱油加熱，控溫精度高，擱板溫差≤1℃,干燥效果均勻。
l擱板溫度可調、可控生產工藝。
l可儲存多個程序，每個程序可設多段，冷凍干燥機在運行過程中可修改程序參數，并在線記錄真空干燥曲線及數據。
l觸摸屏；PLC控制；可設置開機密碼；顯示干燥曲線；物聯網系統；可手機遠程檢測。
l方形托盤不易變形，易于操作，便于清洗。
l配置充氣閥，可充干燥惰性氣體。
l干燥室采用高透光無色透明有機玻璃門，在操作過程中能清晰觀察物料的變化過程。
二．技術參數：
凍干機型號 | XY-FD-S3壓蓋PLC | 備注 |
機械性能 | ||
板層有效面積 | 0.3㎡ | |
冷阱凝冰能力 | 5kg | |
Z低溫度 | ≦-70℃ | |
冷凝器降溫速率 從+20℃到-40℃ | ≦15分鐘 | |
板層溫度范圍 | -50~+80℃ | |
板層冷卻速率 從+20℃到-40℃ | ≦60分鐘（空載） | |
板層升溫速率 從-40℃到+20℃ | ≦60分鐘（空載） | |
抽氣速率： 從大氣壓抽至10pa | ≦15分鐘 | 空載 |
凍干箱J限真空 | ≦5pa | 空載 |
操作界面 | 手動+自動 | |
界面操作實現 | 各功能一鍵式操作 | |
裝瓶能力（約） | OD 16mm 1200支 | |
OD 22mm 620支 | ||
盤裝液體 | Max 3L | |
凍干箱 | ||
材料 | SUS304 | |
板層 | 3（可用）+1（輻射板） | |
板層尺寸 | 280（寬）*380（深）*17（厚） | |
板層間距 | 70mm | |
物料盤尺寸 | 278*380*20 2mm厚 | 3件 |
板層Z低溫度 | -50℃ | |
隔板控溫 | 真空狀態下，在滿足后箱冷阱捕水的條件下，可實現隔板溫度恒定控溫在客戶設定的溫度。 | |
溫度均勻性 | ±1℃ | |
表面粗糙度 | Ra≤0.5 μm | |
板層平整度 | ≤± 0.5 mm/m2 | |
板層結構形式 | 上下表面均無焊點的內焊法 | |
凍干箱門 | 高透光亞克力40mm | |
鎖門方式 | 手動鎖門 | |
冷阱 | ||
材料 | SUS304 | |
盤管形式 | 內置于冷阱 | |
冷阱Z低溫度 | -70℃ | |
除霜方式 | 熱氟化霜 | |
加熱系統 | ||
循環泵 | 定制低溫專用泵 | |
導熱油 | 5cst | 凍干機專用導熱油 |
電加熱 | 1.5kw | |
板式換熱器 | 瑞典阿法拉伐技術 | |
加熱速率 | 1℃/min | |
真空系統 | ||
真空泵 | 上海德英2XZ(S)-8 | XY凍干T型真空泵外置 |
真空泵泵頭閥 | 西瑪特截止閥 | |
真空探頭 | 美G博思發POSIFA | |
抽速 | 8L/S | |
功率 | 1.1KW | |
接口 | KF40 | |
連接管 | KF40真空不銹鋼波紋管 | |
復壓摻氣系統 | ||
真空微調閥 | 西瑪特 SIEGV | |
真空充氣閥 | 西瑪特 SIEGV | |
液壓壓塞系統 | ||
油缸 | 上海 SW-FA-40/18-200 | |
液壓?jiǎn)卧?/span> | 0.75KW 上海 | |
液壓油 | 46#抗磨液壓油 | |
壓塞壓力 | 0~1噸可調 | |
制冷系統 | ||
制冷方式 | 復疊式制冷 | |
制冷劑 | 一元R507,二元R23 | |
冷卻方式 | 風冷 | |
壓縮機 | 法G泰康1.5HP*2臺 | |
油分 | 美GALCO | |
干燥過濾器 | 丹麥DANFOSS | |
壓力控制器 | 丹麥DANFOSS | |
電磁閥 | 意大利CASTEL | |
電控系統 | ||
PLC | 三菱 | |
觸摸屏 | MCGS | |
低壓電氣 | 正泰 | |
技術優勢 | ||
1 | 友善的人機界面具有各種部件、閥門工作狀態及溫度、真空度參數顯示； | |
2 | “配方管理”可設置數條凍干工藝曲線； | |
3 | “冷凍干燥”自動過程有階段顯示功能，并可任意跳段； | |
4 | “冷凍干燥”過程中可對配方進行隨時調整； | |
5 | 具有數據、曲線兩種記錄功能，可根據批號隨時調用或打??； | |
6 | 物聯網系統，可手機遠程控制。 | |
控制系統 | 上海欣諭XY-HOS-V1 | |
尺寸和重量 | ||
整機結構 | 真空泵外置 | |
凍干機參考尺寸 | 1550*780*1770mm | 包括壓蓋油缸 |
重量（約） | 550kg | |
電力供應 | ||
電壓 | 三相380VAC 50HZ | |
裝機功率 | 6.2KW | 實際功耗小于6kw |
環境溫度 | 5~25℃ | |
